Turmdrehkran auf der Baustelle Hornbühl Ost

Turmdrehkran

Turmdrehkran auf der Baustelle des Wohngebiets Hornbühl-Ost am 14. Februar 2021

Foto links:
Verzahnung zweier aufeinanderfolgender Turmelemente mit den Befestigungsschrauben

Foto rechts:
oberstes Turmelement mit Drehplattform und angehängtem Führerhaus, quer dazu der Katzenausleger – rechts oben – und der Gegengewichtsausleger – unten links


Turmdrehkran
Turmdrehkran

Schritte beim Aufbau des Turmdrehkrans, 27. Januar 2021

Turmdrehkran

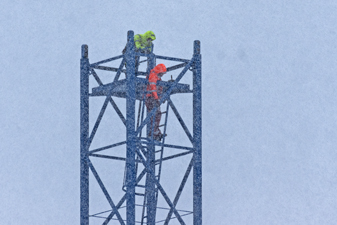

Während des Mittagessens und dem beginnenden Nachmittag am 27. Januar 2021 gleichmäßig grauer Himmel in Richtung Osten bei großflockigem Schneetreiben, nur zufällig wandte ich den Blick vom Esstisch hinaus in das Grau hinüber zum östlich stehenden Nachbarhaus. Überrascht entdeckte ich hinter seinem Dach den Gitterturmanfang eines Krans, darauf stehend ein gelb- und ein rotgekleideter Mann. Über ihnen schwebte ein Turmelement, gehalten von dem ausgefahrenen Arm, eines unsichtbar hinter dem Nachbarhaus stehenden Fahrzeugkrans. Das war der Beginn eines technischen Erlebnisses: Der Aufbau eines Turmdrehkrans.

Die haushoch aufragenden Anfangselemente des Turm standen schon, für mich unsichtbar, verdeckt vom Nachbarhaus. Ich war erst dann dabei, als das vorletzte Turmelemente auf seinen Platz schwebte und dort befestigt wurde.

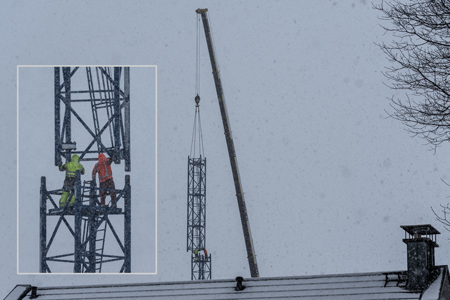

Aufsetzen eines Turmelements mit Innenkletterwerk, ab 13.28 Uhr

Foto links:
Einpassen des neu gekommenen Turmelements

Foto rechts:
Warten auf das nächste Turmelement


Turmdrehkran
Turmdrehkran

Aufsetzen der kompletten Turmspitze mit Drehrahmen, ab 13.43 Uhr

Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran

Aufsetzen der Turmspitze vom Heranholen, über das Einpassen bis zum Befestigen des Elementes. Das rechte Foto zeigt das Aushängen der Kettenseile, an denen das Turmelement hing.

Einhängen des Führerhauses, ab 14.02 Uhr

Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran

Aufsetzen der Turmspitze vom Heranholen, über das Einpassen bis zum Befestigen des Elementes. Das rechte Foto zeigt das Aushängen der Kettenseile, an denen das Turmelement hing.

Turmdrehkran
Turmdrehkran
Turmdrehkran

Einhängen des

Gegenauslegers

ab 14.23 Uhr

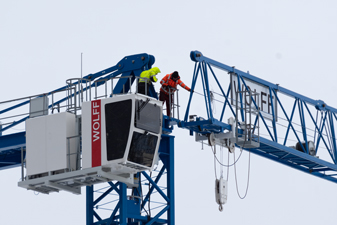

Einhängen des kompletten Ausleger mit Laufkatze, ab 14.53 Uhr

Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran

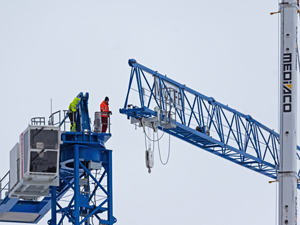

Hinter dem Nachbarhaus taucht der komplette Ausleger, einschließlich Laufkatze, auf. In Position wird er nicht nur vom Arm des Krans gebracht, sondern auch über ein Seil, dass vom Boden aus den Ausleger lenkt. Dieses Seil ist auf dem linken und rechten Foto zu erkennen.

Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran

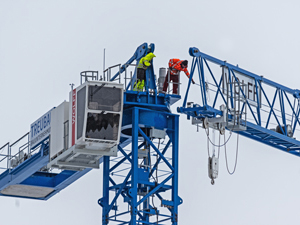

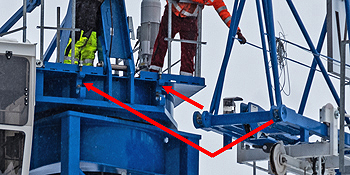

Fotos aufgenommen beim Einhängen des Auslegers am Drehrahmen der Turmspitze. Die Detailfotos – oben – zeigen die hakenförmigen Aussparungen am Drehrahmen, in welche die Gelenke des Auslegers einzufügen sind.

Turmdrehkran
Turmdrehkran
Turmdrehkran

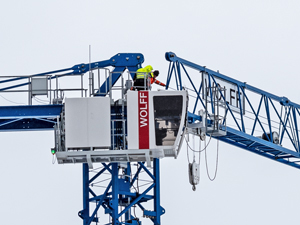

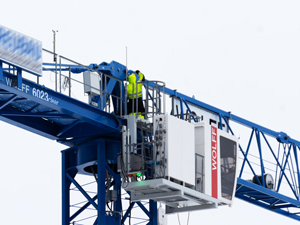

Nach dem Einhängen des Auslegers am Drehrahmen, wird der Ausleger oben an der Turmspitze befestigt – Foto rechts.

Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran

Lösen der Halteseile, durch die der Ausleger am Kranhaken hing.

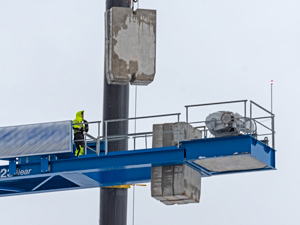

Auflegen der Gegengewichtssteine auf den Gegenausleger, ab 15.15 Uhr

Turmdrehkran
Turmdrehkran
Turmdrehkran

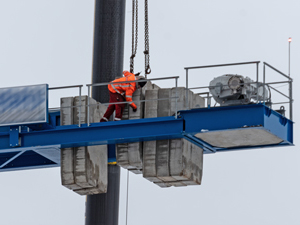

Gewichtssteine im Doppelpack anliefern, über die Spitze des Gegenausleger hochfahren und schließlich im Rahmen des Gegenauslegers einpassen.

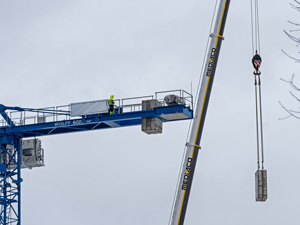

Die Fotos sind in zwei verschiedenen Abschnitten aufgenommen worden. Nachdem schon die äußersten drei Gewichtssteine im Ausleger liegen, werden die zwei turmnahen Gewichtssteine geliefert (die zwei linken Fotos). Auf dem rechten Foto wird der letzte Gewichtsstein-Doppelblock in den Rahmen eingepasst.

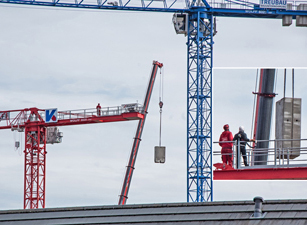

Aufstellen eines zweiten Turmdrehkrans am 16. Februar 2021

Bedient der blaue Turmdrehkran die Großbaustelle an der Südwestseite von Hornbühl-Ost, wird der rote Kran für die Großbaustelle auf der Ostseite des Geländes errichtet.

Turmdrehkran
Turmdrehkran
Turmdrehkran
Turmdrehkran

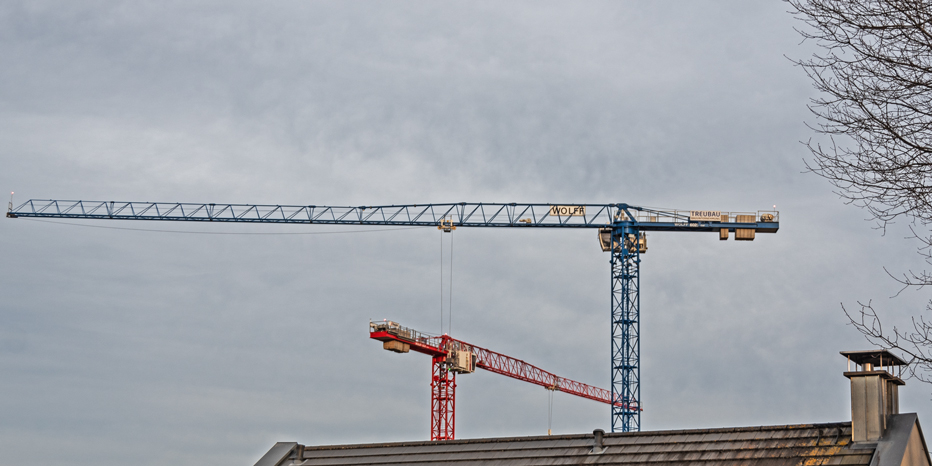

Die zwei Turmdrehkräne im Abendlicht am 18. Februar 2021

Turmdrehkran
