Erneuerung der Messstelle 'Pegel Ebnet'

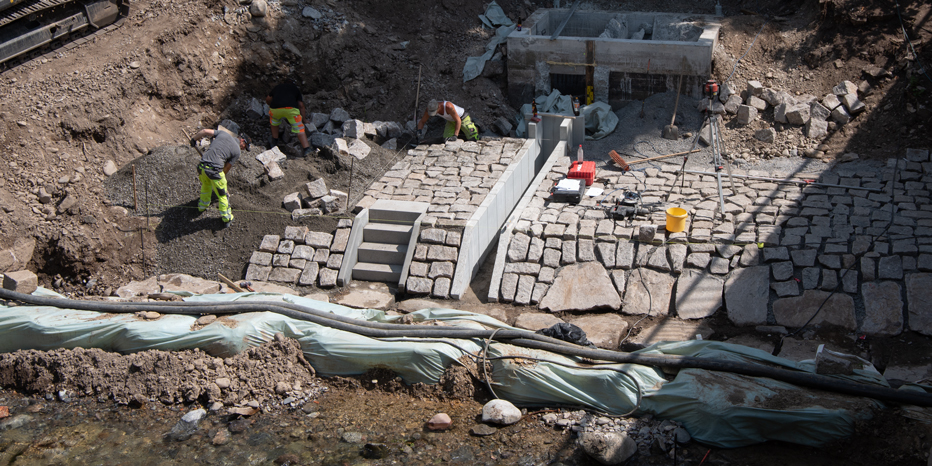

Baustelle der Pegel-Erneuerung am 19. Juli 2019: Vom ehemaligen Pegelhaus stehen nur noch die Grundmauern, gearbeitet wird an der ebenen, terrassenförmigen Randfläche der Rinne vor dem zukünftigen Pegelhaus. Der Boden der Rinne wird dann die definierte Flusssohle bilden. Angelegt ist auch schon der schmale Pegelschacht – senkrecht zum Flussverlauf – von der Rinne bis zum noch zu errichtenden Pegelhaus.
Die Erneuerung der Messstelle „Pegel Ebnet“ hatte zum Ziel die Messgenauigkeit sowohl für Hoch- und Niedrigwasserstände als auch für Wasserabfluss bei Hoch- und Niedrigständen zu erhöhen. Letzteres ist gerade angesichts des Klimawandels von zunehmenden Interesse. Die Daten sind „wichtige Entscheidungsgrundlagen für die Umweltverwaltung, um in anhaltenden Trockenseiten zum Beispiel Wasserentnahmen einzuschränken.“ [Info des Regierungspräsidiums vom 22. 7. 2019]
Baustellensituation am 19. Juli 2019

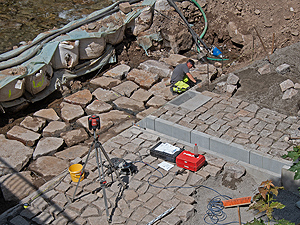

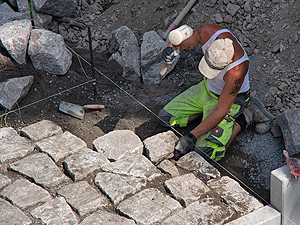

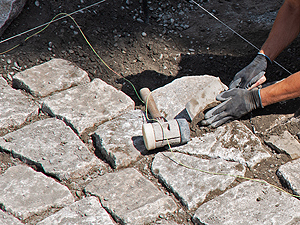

Das linke Foto zeigt die Vorbereitung des Bachbetts, um eine definierte Umgebung zur Messung des Wasserstandes und der Durchflussgeschwindigkeit zu erhalten: Die tiefere Rinne mit dem ebenen Boden, aufgebaut durch große Felssteine mit ebener Oberfläche, sowie die etwas höher gelegene, terrassenförmige Fläche vom Rinnenrand bis zum zum Uferrand. Ein Detail der Arbeit an dieser Terrassenfläche zeigen die beiden rechten Fotos: Einpassen und Festklopfen der Steine mit ebener Oberfläche im Boden sowie das Ausfüllen der Fugen zwischen den Steinen.
Wie die Fotos oben zeigen wird die Gewässersohle der Dreisam im Bereich der Messstelle umgebaut. Das Flussbett wird „kanalisiert“ um feste Maße für den Flussquerschnitts zu erhalten: mittig wird ein tiefe, trogförmige Rinne mit ebenem Boden gebaut, damit auch Niedrig- und Mittelwasser genau vermessen werden können. Rechts und links der Rinne wird auf etwas höherem Niveau das Flussbett bis zum Uferbereich ebenfalls eben ausgebaut.
Die Höhe des Wasserstandes wird im Pegelhaus gemessen. Eine schmale Rinne mit rechteckigem Querschnitt – Pegelschacht – stellt die Verbindung zum Flusswasser her.
Baustellensituation am 3. August 2019

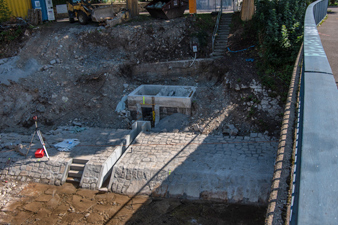

Foto links: Fertig gestellter Vorplatz des noch nicht errichteten Pegelhauses. Das Geländer der Ebneter Nepomukbrücke – auf dem Foto rechts – zeigt die Lage der Messstation am Nordufer der Dreisam.

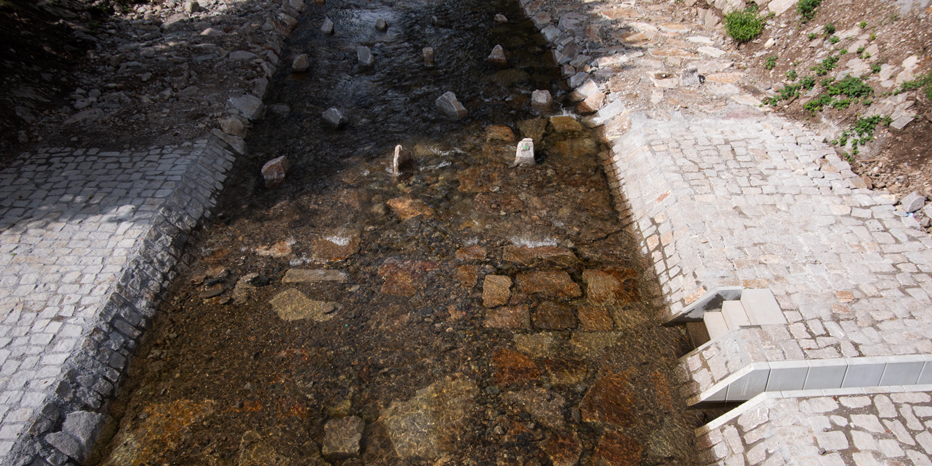

Fotos rechts: Um die Durchgängigkeit im Messbereich auch für Fische und andere Lebewesen zu verbessern, werden unterhalb des Messbereichs in der Rinne eine große Anzahl von aufrecht stehenden Felssteinen und Unebenheiten eingebracht, die Form einer Rauen Rampe.
Baustellensituation am 3. August 2019

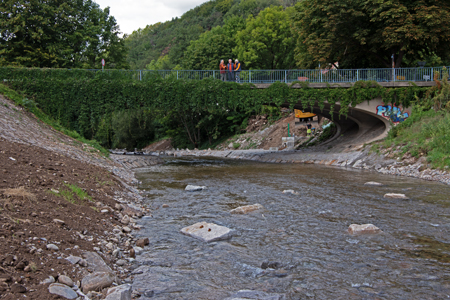

Der Wasserzufluss zu dem neu gestalteten Messbereich wird trichterförmig vom breiteren Flussbett vor der Nepomukbrücke zur Messrinne mit seinem breiten Rand hin eingeengt.

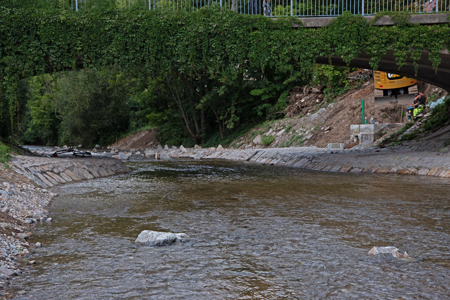

Der fertig gestellte Messstellenbereich in seiner ganzen Flussbett-Breite
Weitere Informationen
- Regierungspräsidium Freiburg: Messtechnik an den Klimawandel anpassen: Der Pegel an der Dreisam in Freiburg-Ebnet wird umgebaut; Pressemitteilung vom 22.07.2019; Zugriff im Oktober 2020
Oktober 2020
